DVB-S2X

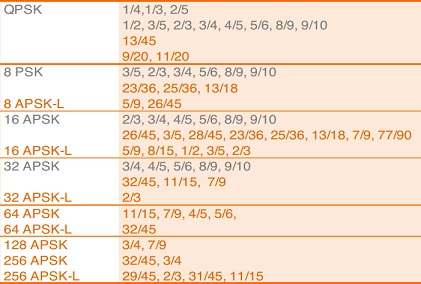

2014年10月,欧洲DVB组织正式发布了最新一代DVB卫星电视广播标准DVB-S2X。相比DVB-S2DVB-S2X具有更高频谱效率、更大接入速率、更好移动性能、更强健的服务能力提供、更小成本。针对DVB-S2X的测试内容包括最大/最小输入信号电平、C/N性能、数字信号干扰测试。

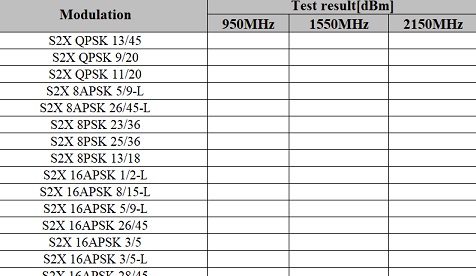

测试不同符号率和调制模式下的最大/最小信号接收电平。



测试不同符号率和调制模式下的C/N性能。



测试不同符号率和干扰信号下的C/N性能。









Nordig-C

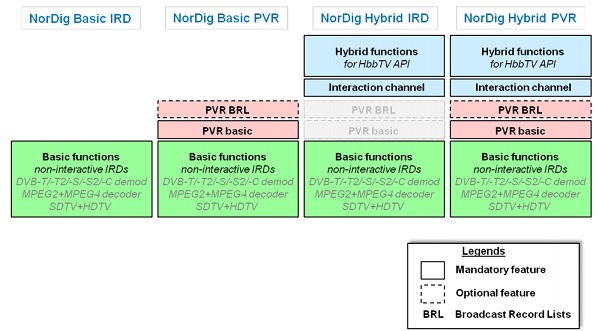

NorDig是北欧各国广播公司和网络运营商成立的组织,NorDig各成员就北欧地区广播电视接收机(IRD)的基本规格达成共识,并编制了相应的规范,该规范也被东南亚、中东、非洲的国家和地区所引用。Nordig测试规范涵盖了DVB-S/S2/C/T/T2等调制方式,针对不同的调制方式,测试内容也各不相同。

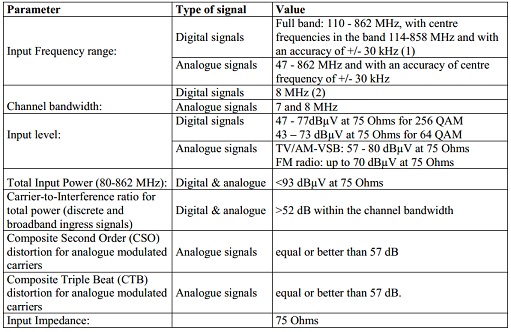

      Nordig DVB-C前端的测试内容包括RF特性测试(输入频率范围、信号带宽、输入信号电平、调制模式和符号率支持等)

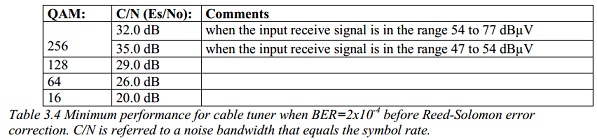

高斯信道下C/N测试。

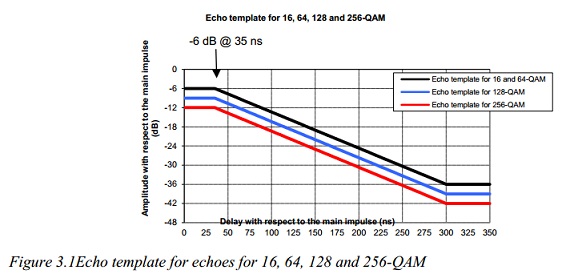

回波信道下的C/N测试,相比高斯信道,C/N指标要求放宽1dB。

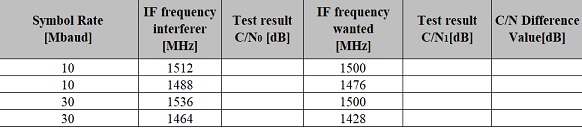

存在镜像频道/邻近频道数字电视干扰信号情况下,需要在不同信号强度下测试C/N值。







Nordig-SS2


NorDig是北欧各国广播公司和网络运营商成立的组织,NorDig各成员就北欧地区广播电视接收机(IRD)的基本规格达成共识,并编制了相应的规范,该规范也被东南亚、中东、非洲的国家和地区所引用。Nordig测试规范涵盖了DVB-S/S2/C/T/T2等调制方式,针对不同的调制方式,测试内容也各不相同。



      卫星信号属于视距内传播,传输环境类似高斯信道,因此不像地面数字电视需要测试很多信道方面的内容,除功能性的测试项目,性能测试内容包括输入信号电平、高斯信道载噪比(C/N)门限、邻近频道信号干扰。

      DVB-S信号配置参数:

           * 调制模式:QPSK
           * 中频频率: 950~2150MHz
           * 输入电平:-60dBm、-45dBm、-25dBm
           * 符号率:7.5~45Mbaud
           * 码率: 1/2、2/3、3/4、5/6、7/8
           * 滚降系数:0.35


DV-S2信号配置参数:

           * 调制模式:QPSK、8PSK
           * 中频频率: 950~2150MHz
           * 输入电平:-60dBm、-45dBm、-25dBm
           * 符号率:7.5~45Mbaud
           * 码率: 1/4、1/3、2/5、1/2、3/5、2/3、3/4、4/5、 5/6、8/9、9/10
           * 滚降系数:0.25
           * FEC帧长度:64800
           * 导频:开、关






Nordig-TT2


NorDig是北欧各国广播公司和网络运营商成立的组织,NorDig各成员就北欧地区广播电视接收机(IRD)的基本规格达成共识,并编制了相应的规范,该规范也被东南亚、中东、非洲的国家和地区所引用。Nordig测试规范涵盖了DVB-S/S2/C/T/T2等调制方式,针对不同的调制方式,测试内容也各不相同。


接收频率范围(DVB-T/T2)


      7MHz带宽下:174 ~ 230 MHz8 MHz带宽下:470 ~ 862 MHz


工作模式

DVB-T:

     * FFT长度:2K8K

     * 星座模式:QPSK16QAM64QAM

     * FEC码率:1/22/33/45/67/8

     * 保护间隔:1/321/161/81/4


DVB-T2:

     * FFT长度:1K2K4K8K16K32K

     * 星座模式:QPSK16QAM64QAM256QAM

     * FEC码率:1/23/52/33/44/55/6

     * 保护间隔:1/1281/321/1619/2561/819/1281/4

     * 导频模式:PP1、 PP2、PP3、PP4、 PP5、PP6、PP7、 PP8

     * PAPR:No-PAPR、ACE-PAPR、TR-PAPR、ACE&TR

     * FEC帧长:64800、16200

     * 输入模式:Mode A(Single PLP)、Mode B(Multiple PLP)


信号强度和信号质量指示

           支持SSISQI功能,且算法符合Nordig要求。


      性能测试(DVB-T/T2):

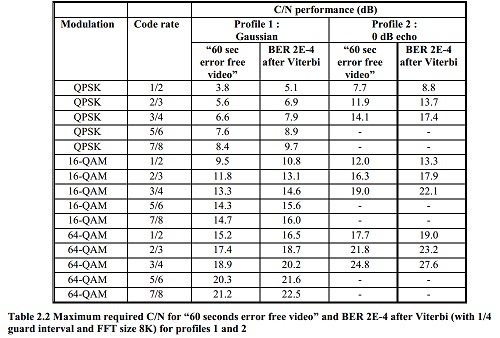

           DVB-T高斯信道和0dB回波信道下的C/N要求:

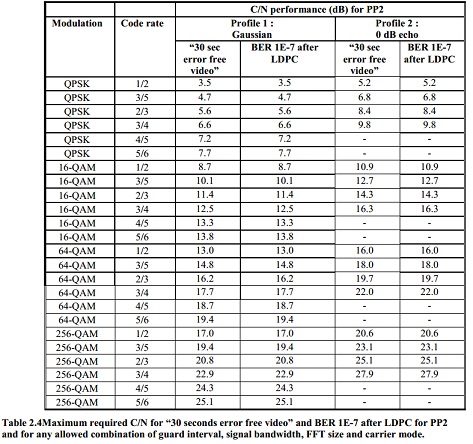

           DVB-T2高斯信道和0dB回波信道下的C/N要求:

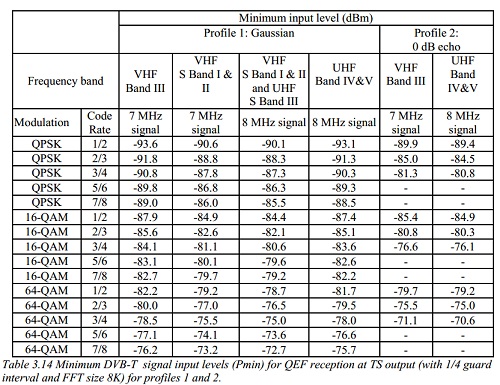

           DVB-T最小信号接收电平要求:

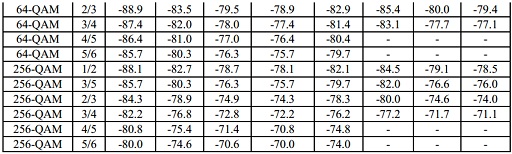

           DVB-T2最小信号接收电平要求:



           其它频道数字电视信号干扰I/C要求:

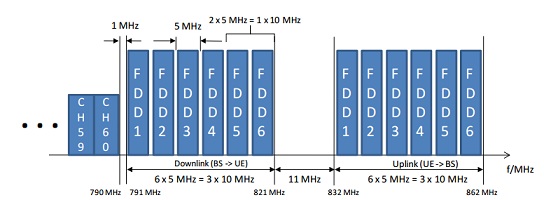

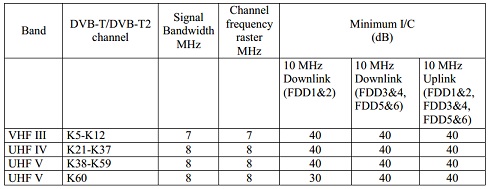

           LTE信号干扰,针对791MHz~821MHz下行LTE信号和832MHz~862MHz上行 LTE信号的I/C要求:


      时变信道测试,存在0dB回波信号且有多普勒频移的情况下,不同多普勒频移条件下测量的C/N值差异小于3dB。

      SFN(单频网)同步测试,验证不同回波延时(保护间隔内和保护间隔外)和回波强度条件下的接收性能。

Task 3:67 DVB-T2: Performance: Synchronisation for varying echo power levels in SFN

Task 3:68 DVB-T2: Performance: C/(N+I) Performance in SFN for more than one echo

Task 3:69 DVB-T2: Performance: C/(N+I) Performance in SFN inside the guard interval

Task 3:70 DVB-T2: Performance: C/(N+I) Performance in SFN outside the guard interval
